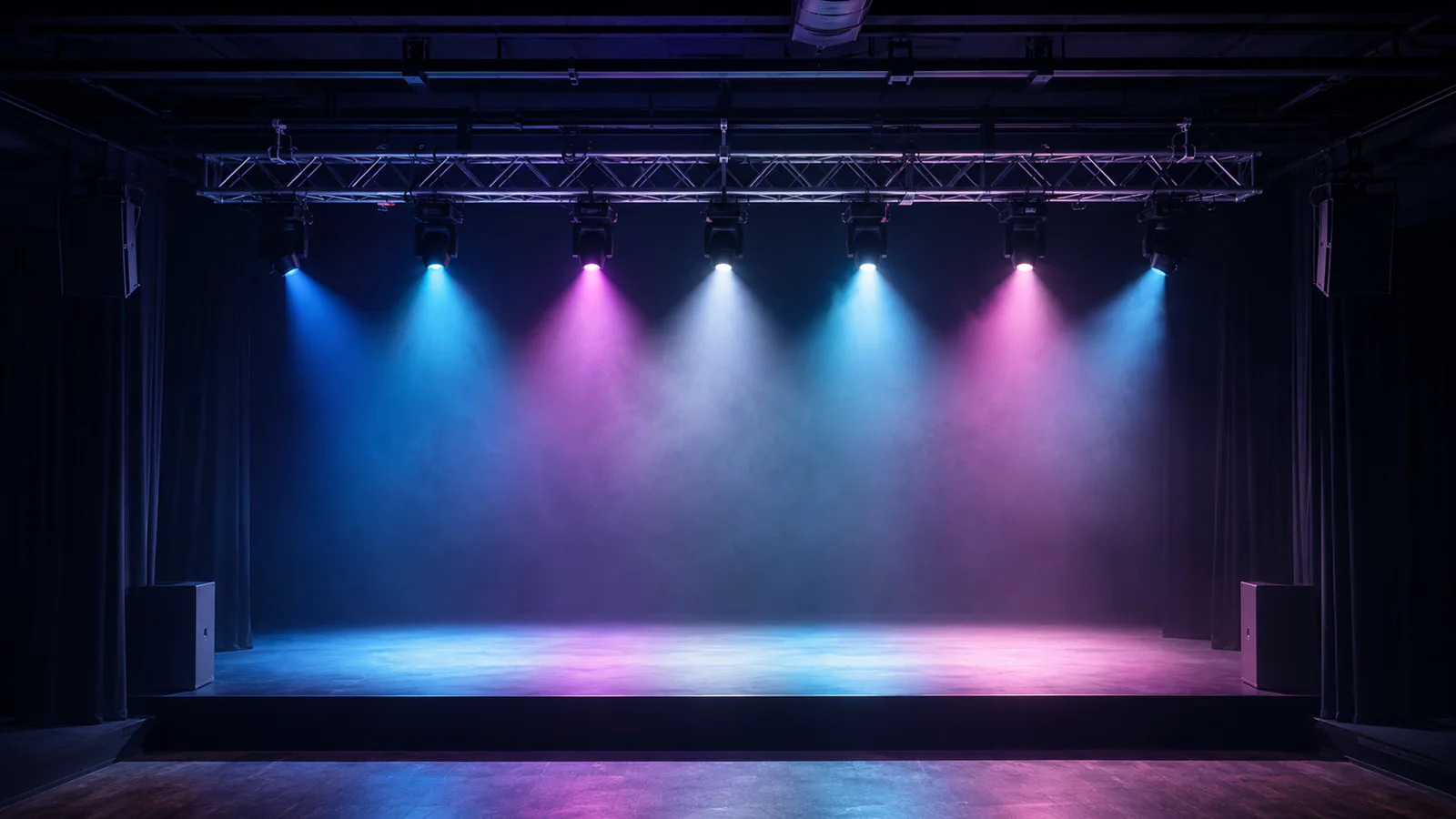

Mini LED Wash Moving Heads für kleine Spielstätten: Abdeckung, Geräuschentwicklung, DMX und Rigging vergleichen

Es gibt keine einheitliche Mini-Kategorie, die Gehäusegröße, Lichtleistung, optische Qualität oder akustisches Verhalten garantiert. Prüfen Sie die tatsächlichen Außenmaße, das Gewicht, die Anschlüsse, den Bewegungsfreiraum, den Servicezugang und die Packdichte im Case. Auch ein kompaktes Gehäuse erfordert einen vollständigen optischen und betrieblichen Test.

Die Bühnenbreite ist nur eine Eingangsgröße. Dieselbe Breite kann von einer nahen Überkopfposition einen anderen Plan verlangen als von einer Rückwand. Abstand zwischen Objektiv und Ziel, Gerätewinkel, Umgebungslicht, Oberflächenreflexion, Kameraeinstellung und Szenenwechsel beeinflussen das Ergebnis.

Nutzen Sie den umfassenderen Leitfaden zur Auswahl eines LED Wash Moving Heads, wenn die Geräteklasse noch offen ist. Hier stehen die anschließenden Entscheidungen für ein kompaktes System im Mittelpunkt.

Theoretischer geometrischer Durchmesser

Durchmesser = 2 × Projektionsdistanz × tan(Winkel ÷ 2). Verwenden Sie den vollständigen Öffnungswinkel und messen Sie die Distanz entlang des tatsächlichen Wegs vom Objektiv zum Ziel.

Die Formel dient als Planungshilfe. Die nutzbare Abdeckung verändert sich je nach Definition von Strahl- oder Feldwinkel, Randabfall, optischem Zustand und Messverfahren; ein geneigtes Ziel streckt außerdem die Lichtfläche. Zeichnen Sie die Überlappung in einen Plan der Spielstätte ein und testen Sie anschließend enge, mittlere und breite Einstellungen auf der realen Oberfläche.

Weitere Hinweise zur Feldplanung bietet Bühnenausleuchtung mit Zoom Wash Moving Heads. Wenden Sie die dort beschriebene Positionsmethode auf gemessene Entfernungen an.

Der AL740WZ verwendet sieben RGBW-Zellen und einen separat programmierbaren RGB-Halo. Der C08 verwendet neunzehn RGBW-Emitter und wechselt von einer gemeinsamen Steuerung der gesamten Leuchte zu drei Zonen. Diese Architekturen ermöglichen unterschiedliche Szenen; weder LED-Anzahl noch Nennleistung belegt die abgegebene Lichtleistung.

Der Leitfaden zu LED-Leistung und Zellenkonfiguration erklärt, weshalb Optik, Ansteuerung, Thermikkonzept, Farbmischung und Messverfahren gemeinsam mit den Nennwerten der Bauteile betrachtet werden müssen.

Weniger Leuchten können die Zahl der Hängepunkte, Adressen, Kabel, Cases und Servicepositionen reduzieren, doch jede Einheit muss möglicherweise eine größere Fläche mit weniger Redundanz abdecken. Mehr kompakte Leuchten können zusätzliche Überlappungen und Szenenzonen schaffen, erhöhen jedoch die Zahl der Klemmen, Sicherungsseile, Kabel, Patch-Vorgänge und Wartungspunkte.

• Verfügbare Hängepositionen zählen und die nutzbaren Zielwinkel jeder Position prüfen.
• Die Überlappung beim Arbeitszoom einzeichnen, nicht nur am weitesten Endpunkt.
• Prüfen, ob Leuchten zwischen unterschiedlichen Raumlayouts umgesetzt werden müssen.
• Auswirkungen auf DMX, Strom, Signal, Transport und regelmäßigen Service zusammenrechnen.
• Entscheiden, ob unabhängige Zonen reale Szenen verbessern oder lediglich die Programmiertiefe erhöhen.

Legen Sie die Stückzahl erst fest, nachdem ein Mustertest aus derselben Position die erforderliche Beleuchtung, Mischung und Szenenwirkung gezeigt hat. Eine Planung allein nach Bühnenbreite ignoriert Trim-Höhe, Projektionsdistanz, Ausrichtung und die Aufgabe jeder Position.

Das dokumentierte Nettogewicht beträgt beim AL740WZ 6.5 kg und beim C08 6.3 kg. Berücksichtigen Sie bei jedem Punkt zusätzlich Klemmen, Halterungen, Sicherungsseile und Kabel. Stimmen Sie Struktur, Hardware und Aufhängemethode auf die Produktanleitung und die örtlichen Anforderungen ab. Die endgültige Montage und Prüfung muss durch qualifiziertes Personal erfolgen.

Planen Sie Freiraum für die vollständige programmierte Bewegung, die Biegeradien der Anschlüsse, die Belüftungswege und den Zugang zum Display ein. Prüfen Sie mögliche Kollisionen zwischen benachbarten Köpfen, Kulissen, Vorhängen, Lautsprechern und Kabelabgängen. Ein enger Achsabstand kann in der Grundposition ausreichen, aber bei einer Pan-, Tilt- oder Zoomszene zu klein sein.

Reinigung und Ausbau müssen möglich sein, ohne unbeteiligte Geräte zu demontieren. Verleihteams sollten Case-Ausrichtung, Hebeweg und reproduzierbare Halterungsposition prüfen. Aus dem Begriff Mini dürfen niemals Arbeitslast, Sicherheitsfaktor, Mindestabstand oder Aufhängemethode abgeleitet werden.

Leuchten pro Universum

floor(512 ÷ Kanäle pro Leuchte), wenn das Universum für identische Leuchten im selben Modus reserviert ist.

Kompakte und erweiterte Modi sind funktional nicht gleichwertig. Beim AL740WZ sinkt die Kapazität von 28 Leuchten bei 18CH auf 8 bei 57CH, während die Einzelzellensteuerung hinzukommt. Beim C08 sinkt sie von 32 bei 16CH auf 21 bei 24CH, während drei Zonen hinzukommen. Wählen Sie den kleinsten Modus, der die erforderlichen Szenen ermöglicht, und testen Sie anschließend das Konsolenprofil.

Nutzen Sie den Leitfaden zur DMX-Kanalplanung, um Startadressen, Universen, Modusnamen und die Zuständigkeit für Showdateien zu dokumentieren, bevor die Zahl der Leuchten wächst.

Protokollieren Sie Raumzustand, Distanz, Szene, Dauer, Gerätesoftware und Messausrüstung zusammen mit dem Ergebnis. Vergleichen Sie Kandidaten ausschließlich mit demselben Verfahren. Veröffentlichen Sie keine akustische Einstufung und keinen dBA-Wert, den der Test nicht gemessen hat.

• Bühnenbreite und -tiefe, Schwerpunktzonen, Trim-Positionen und Sichtlinien.
• Projektionsdistanz vom Objektiv zum Ziel für jede vorgesehene Leuchtenposition.
• Arbeitszoom, theoretischer Durchmesser und geplante Überlappung.
• Erforderliche Beleuchtung, Farbe, Gleichmäßigkeit und Kameraverhalten vor Ort messen.
• Leuchtenzahl, Szenenaufgaben und mögliche Umpositionierung zwischen Raumlayouts.
• Struktur, Hardware, vollständige Aufhängelast, Bewegungsfreiraum und Kabelwege.
• DMX-Modus, Adressen, Universumskapazität und Test des Konsolenprofils.
• Reproduzierbares Geräuschtestverfahren sowie Zugang für Reinigung, Ausbau und Service.

Bringen Sie den Plan der Spielstätte, die Arbeitszooms, die Szenen und den Steuerungsplan in einen Mustertest ein. So entsteht ein praktischer Vergleich, ohne Nennwerte der LEDs oder eine Größenbezeichnung in eine Leistungsbehauptung umzudeuten.
