Wie Frontglas und Optik ein LED Wash Moving Head beeinflussen

Bei Aolait betrachten wir die Frontglas als einen Teil des Systems. Ein nützlicher Vergleich untersucht Sammlung, Mischung, Zoom, Transmission, Feldform und den Zustand der endgültigen optischen Oberfläche.

Jede Stufe kann die Strahlqualität des Moving Heads verändern. Eine effiziente Sammlung kann eine schlechte Zellübereinstimmung nicht korrigieren und ein großer Zoombereich kann keine glatten Kanten garantieren. Unser Auswahlhilfe für LED-Wash-Moving Head vergleicht die komplette Leuchte und nicht nur eine Komponente.

Ein Konventioneller Zoom Wash Moving Headfamilie und das Getrennte Wash FX Moving Headfamilie können Emitter und bewegliche optische Elemente unterschiedlich anordnen. Nutzen Sie diese Sequenz als Funktionsmodell.

Ein Frontfenster schützt interne Linsen und bewegliche Teile vor Kontakt, Verschmutzung und, wenn es als Teil eines Nenngehäuses konzipiert ist, vor Umwelteinflüssen. Optisch fügt es Material und zwei Oberflächen hinzu. An jeder Luft-Glas-Grenze kann etwas Licht reflektiert werden; Absorption und Oberflächenstreuung können zu weiteren Verlusten führen.

Dabei kommt es auf Material, Oberflächenbeschaffenheit, Ebenheit, Montagewinkel und Sauberkeit an. Bei einem gesättigten Gesichtseffekt kann eine Änderung schwer zu erkennen sein, sie erscheint jedoch als geringerer Kontrast, Streulicht oder eine weichere Kante auf einem weißen Ziel.

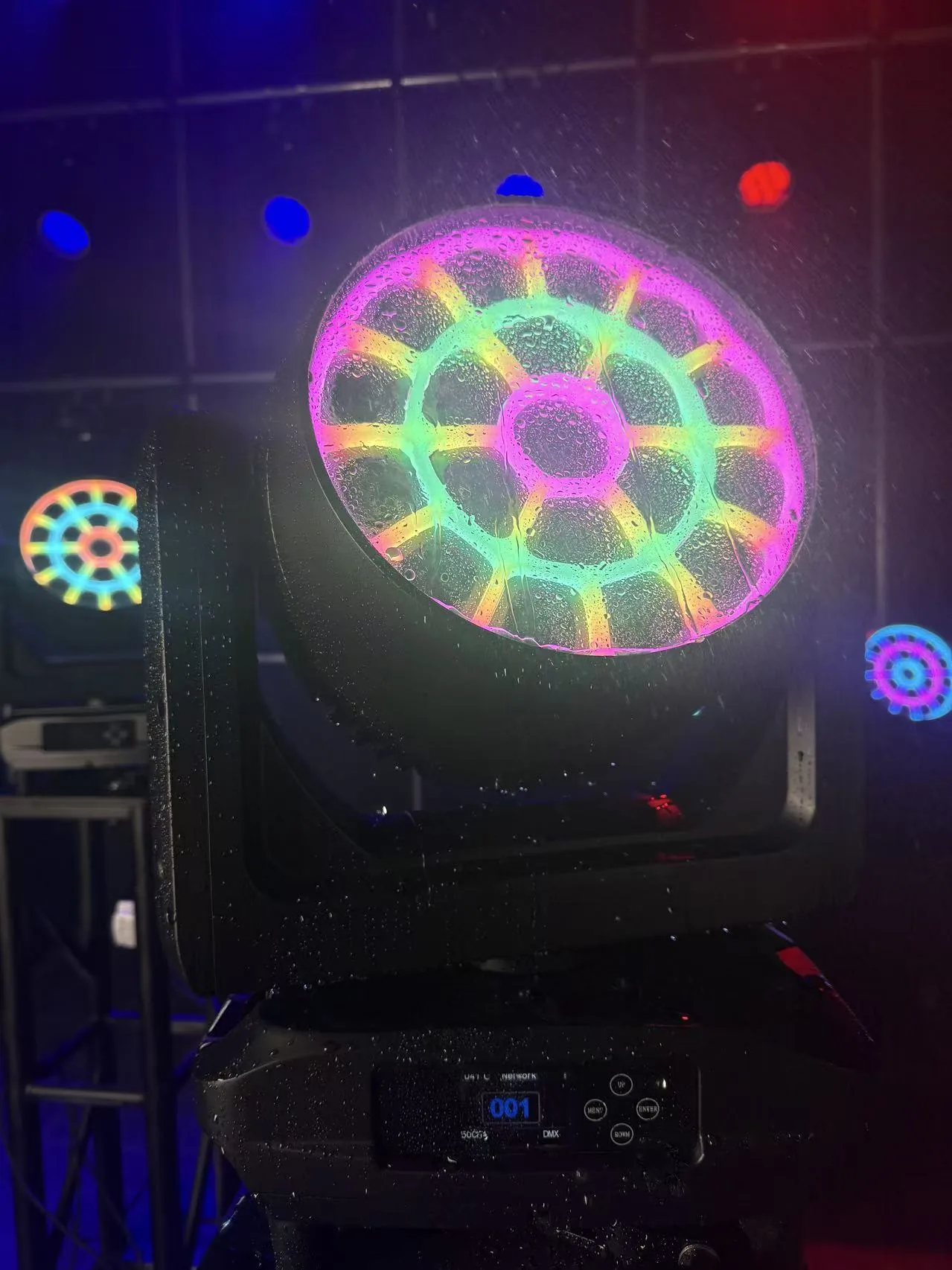

Staub kann den Kontrast verringern. Getrocknete Wasserflecken erzeugen unregelmäßige Bereiche, während Kratzer Streifen oder Reflexe in Richtung einer Kamera erzeugen können. Tröpfchen erzeugen viele gekrümmte Grenzflächen, die das übertragene Muster und helle Reflexionen verändern. Verwenden Sie die zugelassene Reinigungsmethode, damit entfernbare Verunreinigungen nicht zu Oberflächenschäden führen.

Reflexionen von sorgfältig ausgewählten Schichtgrenzen können sich gegenseitig stören, sodass weniger Licht zur Dokumentation zurückkehrt und mehr nach vorne wandert. Dies ist das allgemeine Prinzip von entspiegeltem Glas in Beleuchtungs- und Bildgebungssystemen.

Die Edmund Optics Einführung in optische Beschichtungen erklärt, dass das Verhalten von Schichtmaterialien, Dicke, Brechungsindex, Wellenlänge, Winkel und Polarisation abhängt. Im Klartext ist „beschichtet“ keine vollständige Spezifikation.

Durch die AR-Behandlung können ausgewählte Reflexionen innerhalb des Designbereichs reduziert werden. Es kann keine Substratabsorption entfernen, Kratzer korrigieren, Staub entfernen, ein schlechtes Zoom-Design reparieren oder eine gleichmäßige Farbmischung gewährleisten. Es können sichtbare Reflexionen zurückbleiben.

Ordnen Sie einer Beschichtung nicht allein aufgrund ihres Aussehens ein Beschichtungsmerkmal zu. Wenn es darauf ankommt, fordern Sie das Material, die Beschichtungsbezeichnung, die Spektral- und Winkelbereiche, die Transmissionskurve und die Reinigungsanleitung an und vergleichen Sie dann die Probe anhand relevanter Zoom- und Farbzustände.

Antriebsstrom, Emittereffizienz, Farbkanal, optische Sammlung, Zoomposition, Fenstertransmission und Temperatur beeinflussen alle die endgültige Messung. Der Weitwinkelzoom verteilt die Energie über ein größeres Feld. Eine schmale Einstellung kann die Intensität in der Mitte erhöhen, ohne dass sich das insgesamt emittierte Licht erhöht.

Unser Anleitung zur LED-Wattleistung und Zellenkonfiguration behandelt dieses Thema ausführlich. Für einen Optikvergleich nutzen Sie das fertige Feld bei gleicher Entfernung, Zoomauflösung, Farbe und Betriebszustand.

Das Testen der Qualität des LED-Waschstrahls beginnt mit festen Kamera- und Messgerätepositionen. Gehen Sie durch die erforderlichen Farben, ohne den Rahmen zu ändern, und vergleichen Sie dann die Mitte, das Nutzfeld und den Rand.

• Zentrums-Hotspot: Vergleichen Sie das Zentrum mit dem nützlichen Umgebungsfeld.
• Kantenübergang: Achten Sie auf einen sanften Abfall und nicht auf einen harten Ring, ein dunkles Band oder eine unebene Seite.
• Farbsäume und Schatten: Untersuchen Sie Objekte und die Feldgrenze auf getrennte Emitterfarben.
• Konsistenz von Linse zu Linse: Vergleichen Sie Farbe, Intensität und scheinbaren Fokus über Zellen hinweg.
• Gleichmäßigkeit gemischter Farben: Überprüfen Sie, ob ein pastellfarbenes oder weißes Feld von der Mitte zum Rand hin den Farbton ändert.

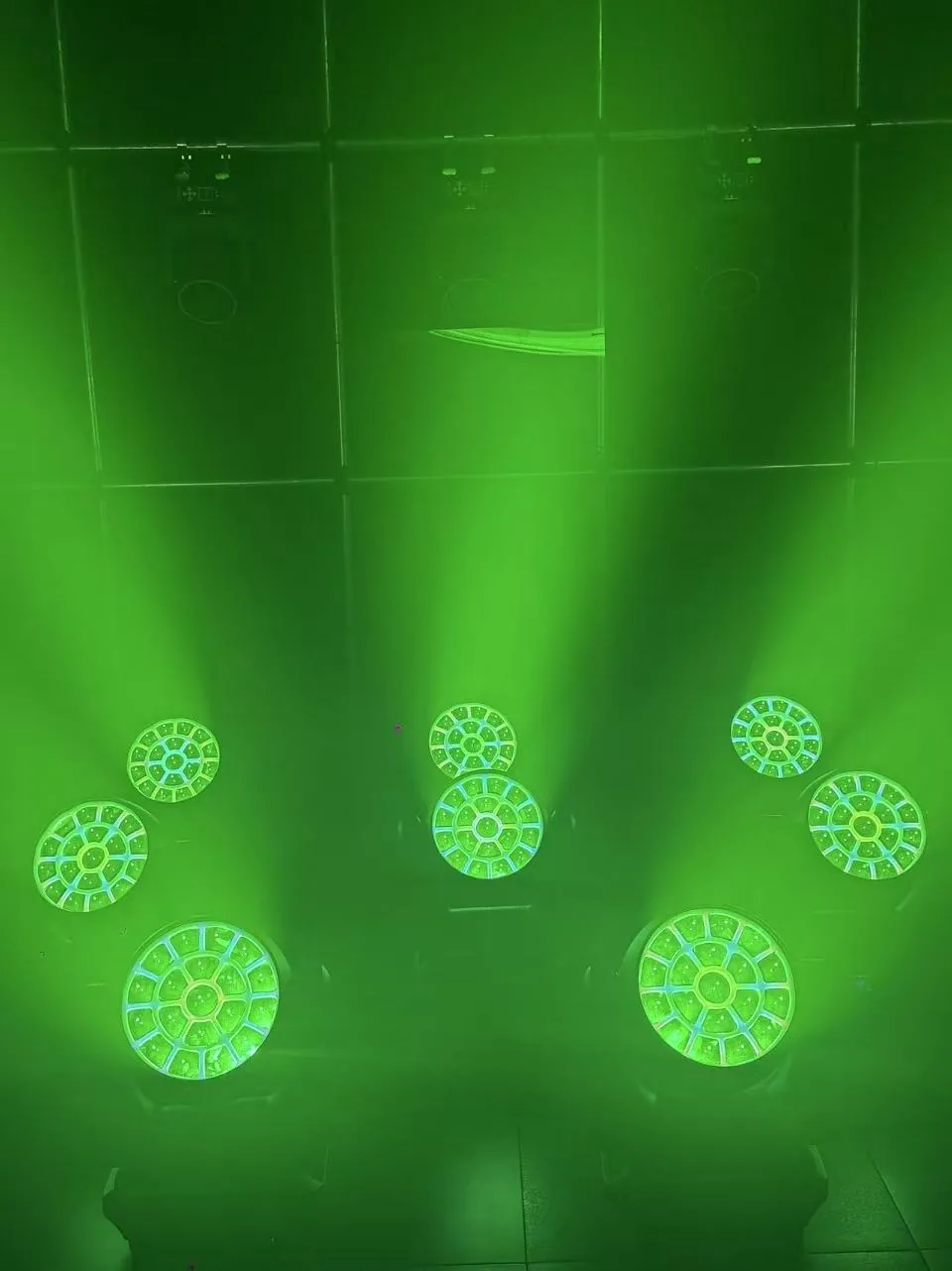

• Konsistenz von Einheit zu Einheit: Vergleichen Sie zwei oder mehr Leuchten mit identischen Einstellungen und Positionen.

Farbschatten sind bei kurzer Distanz, bei Objekten mit Tiefe oder bei extremem Zoom oft klarer. Testen Sie einzelne Farben, Zweifarbmischungen, Weiß und die Projektpalette. Unser Vergleich zwischen RGBL und RGBW deckt die Wahl des Emitters ab; dieser Test fragt, ob diese Emissionen zu einem nutzbaren Feld werden.

Testen Sie schmale, mittlere und breite Positionen auf demselben Ziel. Die Leitfaden zur Planung der Bühnenberichterstattung Fügt Wurfweite und Feldbreitenplanung für kompakte Systeme hinzu.

Durch einen engen Zoom können Ausrichtungsunterschiede, Zellstrukturen oder ein helles Zentrum sichtbar gemacht werden. Beim Weitwinkelzoom können schwächere Kanten, asymmetrischer Abfall oder Farbabweichungen sichtbar werden. Notieren Sie, ob es sich bei einem Winkel um einen Abstrahlwinkel, einen Feldwinkel oder einen anderen definierten Wert handelt.

Berücksichtigen Sie die Bildraten und Verschlusseinstellungen der Produktion. Automatische Telefonbelichtung, Weißabgleich und Timing können einen Vergleich verfälschen. Speichern Sie daher die vollständigen Einstellungen bei jeder Originaldatei.

Überprüfen Sie das Fenster vor und nach der Sequenz. Wenn eine Oberflächenmarkierung das Ergebnis verändert, notieren Sie dies und führen Sie die Lichtszene nach der genehmigten Reinigung erneut durch.

• Testentfernung und Lage des photometrischen Zentrums.
• Die Definition, die für den Strahlwinkel, den Feldwinkel oder einen beliebigen gemeldeten Verteilungswinkel verwendet wird.
• Zoomposition und DMX-Werte.
• Lux, Candela oder eine andere Größe, mit Einheiten und Messgeometrie.
• Getestete Farb- oder Kanalwerte, einschließlich Dimmer-Ebene.
• Umgebungstemperatur, Eingangszustand und Aufwärm- oder Stabilisierungsmethode.
• Probenidentität und ob es sich um die geplante Produktionsversion handelt.
• Testdatum, Gerätemodell, Kalibrierungsdatum und Labor oder Bediener.

Die CIE Internationales Beleuchtungsvokabular umfasst Begriffe wie Lichtstärke und Beleuchtungsstärke. CIE TN 010:2019 Definiert den Strahlwinkel von Punkten bei 50 % der mittleren Strahlintensität und behandelt ihn als vollen Winkel. Komplexe Verteilungen erfordern möglicherweise mehr als einen Winkel.

Fordern Sie Daten für enge, mittlere und weite Zoompositionen an, wenn die Anwendung alle drei nutzt. Ein Weißlichtwert ohne angegebene Zoomposition beschreibt weder gesättigte Farben noch Gleichmäßigkeit oder Kameraverhalten.

Benutzen Sie die Aolait AL1950WX Produktseite zusammen mit diesen vier veröffentlichten Beiträgen:

• 19 × 50W RGBL-Haupt-LEDs.
• 210 RGB-Hintergrundbeleuchtungs-LEDs.
• 6°–55° motorisierter Zoom.
• Individuelle Steuerung der 19 Hauptzellen im 127CH-Modus.

Zeichnen Sie bei 6° Form, Zellüberblendung, Kantenfarbe und Verhältnis von Mitte zu Feld auf. Überprüfen Sie in einer mittleren Position den Übergang und die Gleichmäßigkeit der Mischfarben. Untersuchen Sie bei 55° die Randausleuchtung, den Farbton und die nutzbare Abdeckung. Wiederholen Sie dies an mindestens zwei Einheiten und trennen Sie dabei die der Kamera zugewandten Muster von der Wandfarbe.

Aus diesen Parametern dürfen keine Rückschlüsse auf Lichtstrom, Beleuchtungsstärke, Beschichtungsart oder Innenkonstruktion gezogen werden. Für einen numerischen Vergleich fordern Sie modellangepasste fotometrische Dateien mit den oben genannten Bedingungen an oder vereinbaren Sie eine kontrollierte Sitzung. Entdecken Sie die Aolait Zoom Wash Moving Headserie für andere Motorgrößen oder optische Bereiche.
