Stromplanung für LED Moving Heads

Ein praktischer Leitfaden zu Leuchteneingangsleistung, W, VA, Leistungsfaktor, Strom, Einschaltstrom, Anschlussgrenzen und dokumentierter Schaltungsplanung.

Verfasst von
AOLAIT Technical Team
Veröffentlicht
Aktualisiert
Lesezeit
15 Min. Lesezeit

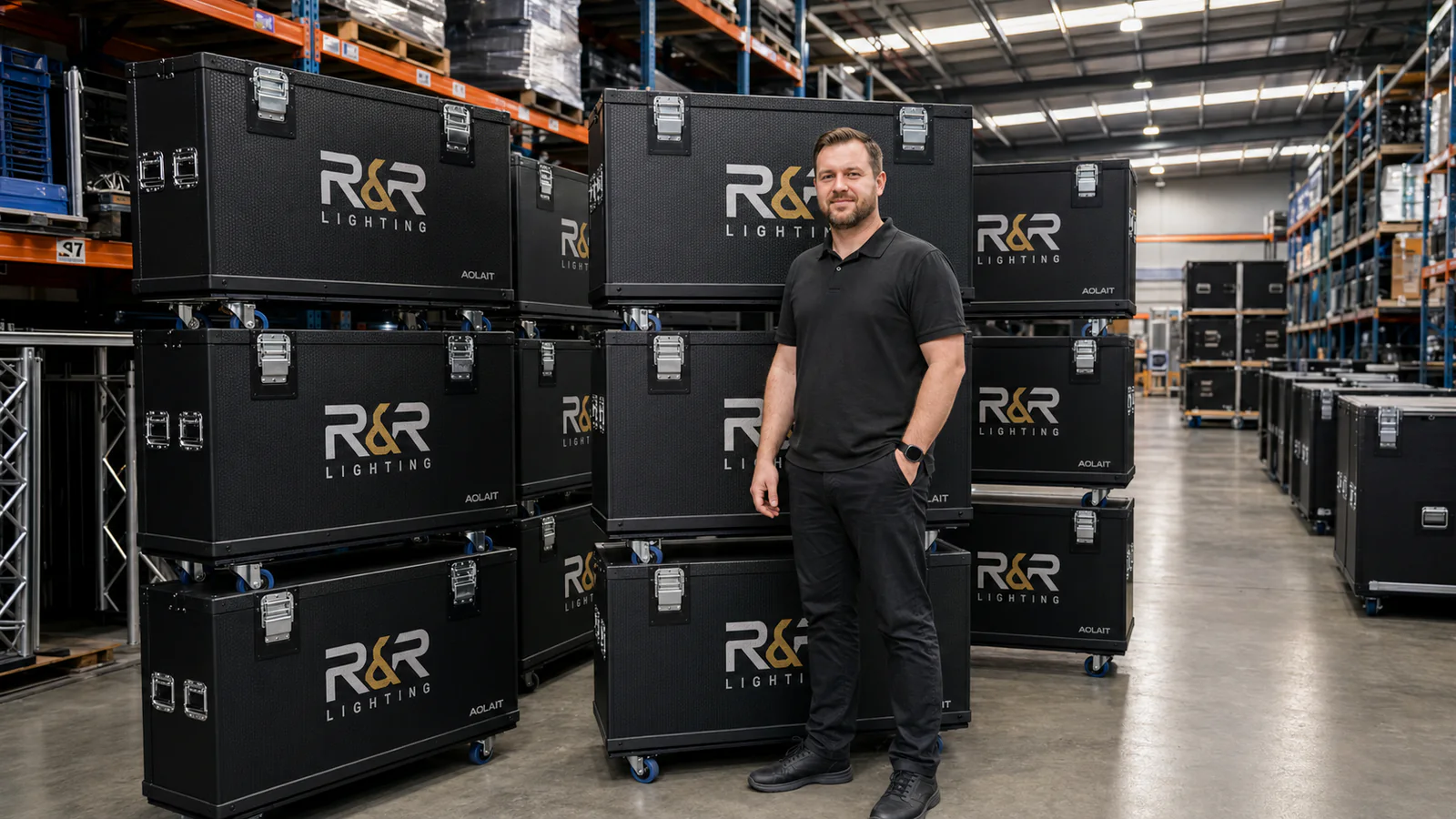

In einem Lagerhaus angeordnete Flightcases von R&R Lighting

KURZANTWORT

Kurzantwort

Der Stromverbrauch des Moving Heads muss sich aus den elektrischen Daten der gesamten Leuchte ergeben, nicht aus der LED-Anzahl multipliziert mit der Nennleistung der LED. Planen Sie mit bestätigter Eingangsspannung, maximaler Wirkleistung, Strom oder Leistungsfaktor, Einschaltstromstoß, Anschluss- und Durchgangsgrenzen, Kabel- und Verteilungsnennwerten, Schutzvorrichtungen und örtlichen Vorschriften. Verwenden Sie Berechnungen nur für Schätzungen. Ein qualifizierter Elektrofachmann muss die tatsächliche Stromverteilung der Bühnenbeleuchtung genehmigen.

Inhaltsverzeichnis +
  1. 01Die Nennleistung der LED ist nicht die Eingangsleistung der Leuchte
  2. 02Was W, VA, Leistungsfaktor und A bedeuten
  3. 03Anschauliches Beispiel: Spannung ändert Strombedarf
  4. 04Warum Einschaltstrom wichtig ist, wenn mehrere Leuchten gemeinsam starten
  5. 05Ein verriegelbarer Stromanschluss ermöglicht keine unbegrenzte Verkettung
  6. 06Überprüfen Sie Leuchte, Kabel, Verteiler, Generator und Stromkreis als ein System
  7. 07Verwenden Sie ein Arbeitsblatt zur Energieplanung, bevor das Angebot endgültig ist
  8. 08Elektrische Dokumente zum Anfordern und Bestellen von Feldern zum Sperren
  9. 09Kernaussagen
  10. 10Passende Produkte
  11. 11Häufige Fragen
  12. 12Verwandte Artikel
  13. 13Angebot anfragen
01

Beginnen Sie mit der richtigen Zahl

Die Nennleistung der LED ist nicht die Eingangsleistung der Leuchte

Ein Etikett wie 37 × 40W beschreibt die LED-Paketkonfiguration. Es wird nicht angegeben, wie viel Strom der komplette Moving Head aus dem Netz bezieht.

LED-Pakete werden möglicherweise nicht in jeder Farbe oder Lichtszene mit ihrer Nennleistung betrieben. Die Leuchte enthält je nach Modell auch Treiber, Steuerelektronik, Motoren, Lüfter, Displays, Netzwerkhardware, Heizungen oder Zusatzstrahler. Treiberverluste und Power-Management-Grenzwerte trennen die optische Engine zusätzlich vom Netzeingang.

Nennleistung der LED im Vergleich zur Leuchtenleistung
BegriffWas es beschreibtKann es eine Schaltung dimensionieren?
Nennleistung des LED-PaketsDie Bewertung, die einem LED-Paket oder -Modul zugeordnet istNein
LED-Konfiguration insgesamtEmitteranzahl multipliziert mit der Paketbewertung, z. B. 37 × 40WNein; es handelt sich nicht um einen gemessenen Leuchteneingang
Maximale LeuchteneingangsleistungDer höchste angegebene Wirkleistungsbedarf der komplett konfigurierten Leuchte unter definierten BedingungenEin Planungseingang mit Spannung, Leistungsfaktor, Einschaltstrom und lokalen Entwurfsregeln
Typische BetriebsleistungBeobachteter oder angegebener Bedarf in einer bestimmten Lichtszene oder einem bestimmten BetriebszustandNützlich für Energiestudien, kein Ersatz für die Maximallastplanung
NennstromVom Hersteller angegebener Eingangsstrom bei einer angegebenen Spannung oder einem angegebenen BereichNützlich, wenn die Bedingungen zum Projekt passen

Das Getrennte Anleitung zur LED-Wattleistung und Zellenkonfiguration erklärt optische Architektur. Für die Belastung des Bühnenlichtstromkreises fordern Sie bitte die aktuellen elektrischen Spezifikationen und das Produktionsetikett der gesamten Leuchte an.

02

Elektrische Definitionen

Was W, VA, Leistungsfaktor und A bedeuten

Diese Werte beschreiben verwandte, aber unterschiedliche Teile einer Wechselstromlast.

Wirkleistung (W)
Die Rate, mit der die Leuchte elektrische Energie verbraucht, um Arbeit zu verrichten und Wärme, Licht, Bewegung und Steuerung zu erzeugen.
Scheinleistung (VA)
Bei einer einphasigen Last das Produkt aus Effektivspannung und Effektivstrom. Für die Verteilungs- und Generatorplanung ist möglicherweise sowohl Scheinleistung als auch Wirkleistung erforderlich.
Leistungsfaktor (PF)
Das Verhältnis von Wirkleistung zu Scheinleistung. Ein PF von 1 bedeutet, dass W und VA numerisch gleich sind; ein niedrigerer Leistungsfaktor erfordert mehr Strom für die gleiche Wirkleistung bei gleicher Spannung.
Strom (A)
Der elektrische Strom, der unter den angegebenen Betriebsbedingungen durch Leiter, Anschlüsse und Schutzeinrichtungen fließt.

Flukes Beamter Erklärung des Leistungsfaktors definiert PF als Wirkleistung dividiert durch Scheinleistung und gibt an, dass Scheinleistung Spannung multipliziert mit Strom ist. Für eine einphasige Planungsschätzung:

Wenn ein Hersteller den Nennstrom direkt angibt, vergleichen Sie ihn mit der berechneten Schätzung und fragen Sie, warum sie abweichen. Nichtlineares Eingabeverhalten, Messbedingungen, Toleranz, Zubehör und für ein Produktblatt gerundete Daten können sich auf die Beziehung auswirken.

03

Berechnungsbeispiel

Anschauliches Beispiel: Spannung ändert Strombedarf

Die folgenden Zahlen sind hypothetisch und beschreiben kein Aolait-Produkt.

Illustrative aktuelle Schätzung einer Einzelleuchte
EingabeBeispiel 230 VBeispiel 120 V
Hypothetische maximale Wirkleistung800 W800 W
Hypothetischer Leistungsfaktor0.950.95
Formel800 ÷ (230 × 0.95)800 ÷ (120 × 0.95)
Geschätzter StromÜber 3.66 AÜber 7.02 A
Nur illustratives Beispiel. Ausgenommen sind Anlaufstrom, Toleranz, Kabelverlust, Durchgangseinschränkungen, das Verhalten von Schutzgeräten und gesetzlich vorgeschriebene Designmargen.

In diesem vereinfachten Beispiel erfordert die gleiche Wirkleistung bei niedrigerer Spannung mehr Strom. Aus diesem Grund kann ein Flottenarbeitsblatt keinen Amperewert von einem Land in ein anderes kopieren, ohne den zugelassenen Spannungsbereich und die Stromdaten des Produkts zu überprüfen.

Wandeln Sie den geschätzten Strom nicht in eine Einheitenzahl um, indem Sie die Bezeichnung eines Leistungsschalters dividieren und abrunden. Die nutzbare Dauerlast, Art und Kurve des Leistungsschalters, Strombelastbarkeit des Leiters, Umgebungstemperatur, Gruppierung, Spannungsabfall, Anschlusskette, Einschaltstrom und örtliche Vorschriften müssen noch geklärt werden.

04

Startverhalten

Warum Einschaltstrom wichtig ist, wenn mehrere Leuchten gemeinsam starten

Eine Leuchte kann einen kurzen Anlaufstrom aufnehmen, der deutlich höher ist als ihr Dauerbetriebsstrom.

LED-Moving Heads enthalten normalerweise Schaltnetzteile mit Eingangskondensatoren. Wenn Strom angelegt wird, können diese Komponenten einen kurzen Ladestrom ziehen. Wenn viele Leuchten gleichzeitig eingeschaltet werden, können sich ihre Spitzen überlappen und eine Schutzvorrichtung auslösen, selbst wenn die spätere stationäre Summe akzeptabel erscheint.

Beamter von Schneider Electric Anleitung zum Schutz von LED-Schaltkreisen behandelt LED-Beleuchtung als elektrische Last, die koordinierte Steuerung und Schutz erfordert. Fordern Sie für eine Moving-Head-Flotte die maximale Einschaltstromamplitude, die Dauer, die Messbedingungen und die vom Hersteller unterstützte Simultanstart-Anleitung an, anstatt sich nur auf konstante Wattzahlen zu verlassen.

  • Erfassen Sie, ob Leuchten gleichzeitig nach Netzeinschalten oder in abgestuften Gruppen starten.
  • Beziehen Sie Netzwerk-Switches, Medienserver, Hebezeuge und andere Lasten ein, die sich die Verteilung teilen.
  • Bestätigen Sie den Leistungsschaltertyp, die Kurve und die vorgeschaltete Selektivität mit dem Systementwickler.
  • Testen Sie die geplante Startsequenz anhand von Produktionseinheiten und der tatsächlichen Vertriebsausrüstung.
  • Erhöhen Sie nicht die Nennwerte der Schutzvorrichtungen oder umgehen Sie den Schutz, um Fehlauslösungen zu verhindern.

Ein gestaffelter Start kann zusammenfallende Spitzen reduzieren, wenn er in das System integriert ist. Es ist jedoch nicht zulässig, die Grenzwerte für Kabel, Anschlüsse oder Schaltkreise im eingeschwungenen Zustand zu überschreiten. Die gesamte Installation benötigt weiterhin einen konformen Schutz und ein dokumentiertes Wiederherstellungsverfahren nach einem Stromausfall.

05

Stromverknüpfung

Ein verriegelbarer Stromanschluss ermöglicht keine unbegrenzte Verkettung

Das Erscheinungsbild des Connectors identifiziert eine Familie oder ein Format. Die zulässige Durchgangslast der montierten Leuchte wird nicht angegeben.

Als ein Komponentenbeispiel listet Neutrik ein bestimmtes auf powerCON TRUE1 TOP Steckdosenanschluss bei 16 A unter seinem europäischen Rating und 20 A unter seinem USA-Rating. Dieser Komponentenwert kann nicht automatisch auf eine fertige Leuchte, ein fertiges Kabel oder eine verbundene Kette angewendet werden. Interne Verkabelung, Sicherung, Leiterplatte, Einlass, Auslass, Kabelbaugruppe, örtliche Zulassung und Herstelleranweisungen können einen unteren Grenzwert festlegen.

Identifizieren Sie für jede verbundene Strecke den maximalen Strom durch den ersten Stecker und das erste Kabel, nicht nur die Last der letzten Leuchte. Fügen Sie jede nachgeschaltete Leuchte und jedes nachgeschaltete Zubehör hinzu. Bestätigen Sie, ob der Ausgang geschützt ist, ob eine Verknüpfung mit der Projektspannung zulässig ist und welche maximale Anzahl bzw. Stromstärke der Leuchtenhersteller angibt.

Kontrolle der Kraftgliederkette
ArtikelErforderliche DatenGrund
Leuchteneinlass und -auslassSteckertyp, Spannung, Strom und DurchgangsgrenzeDer Ausgangspfad hat möglicherweise eine niedrigere Nennleistung als die Anschlusskomponente
VerbindungskabelLeitergröße, Länge, Isolierung, Steckermontage und UmweltverträglichkeitKabelstrombelastbarkeit und Spannungsabfall bleiben Teil der Kette
Erste LeuchteMaximaler Eingang plus gesamter Downstream-StromDer gesamte verbundene Strom fließt durch den Anfang des Laufs
SchutzvorrichtungBewertung, Kurve, RCD/GFCI-Typ und KoordinationSowohl die konstante Belastung als auch das Startverhalten sind wichtig
UmweltTemperatur, Bündelung, Innen-/Außenbedingungen und EintrittsanforderungenEinbaubedingungen können die zulässige Nutzung verändern
06

Systemplanung

Überprüfen Sie Leuchte, Kabel, Verteiler, Generator und Stromkreis als ein System

Ein Stromverteilungsplan für die Bühnenbeleuchtung ist nur so stark wie sein am schlechtesten bewertetes oder am wenigsten verstandenes Element.

  1. Erstellen Sie einen Lastplan nach Modell, Menge, Spannung, maximalem W, VA oder PF, Nennstrom und Einschaltstrom.
  2. Ordnen Sie jede Last einem Stromkreis und einer Phase zu. Schließen Sie nicht-beleuchtungstechnische Geräte ein, die die Dokumentation teilen.
  3. Wählen Sie Kabel, Anschlüsse und Verteilerausgänge entsprechend der erforderlichen Stromstärke, Länge, Umgebung und örtlichen Vorschriften aus.
  4. Überprüfen Sie den Spannungsabfall am Ende jedes Laufs unter der geplanten Last.
  5. Koordinieren Sie Leistungsschalter, Sicherungen, RCD/GFCI-Geräte, vorgeschalteten Schutz und verfügbaren Fehlerstrom.
  6. Berücksichtigen Sie bei Generatoren die Scheinleistung, das Einschwingverhalten, die Phasenbalance, die Erdungs- oder Verbindungsmethode sowie die Grenzwerte des Generatorlieferanten für nichtlineare Lasten.
  7. Testen Sie den Start, Lichtszenen mit voller Leistung, Motorbewegung und Wiederherstellung nach einer kontrollierten Stromunterbrechung.
  8. Erstellen Sie einen Schaltungsplan und kennzeichnen Sie beide Enden aller Einspeisungen, Abzweigungen und Stromverbindungen.

In den Vereinigten Staaten die OSHAs elektrisches Standard-eTool besagt, dass Leiter und Geräte entsprechend ihrer Fähigkeit, Strom sicher zu leiten, vor Überstrom geschützt werden müssen. Andere Länder und Veranstaltungsorte haben ihre eigenen Anforderungen. Befolgen Sie die für den jeweiligen Standort geltenden Regeln und lassen Sie das System von einem qualifizierten Elektrofachmann genehmigen.

07

Arbeitsdokument

Verwenden Sie ein Arbeitsblatt zur Energieplanung, bevor das Angebot endgültig ist

Tragen Sie Unbekannte in benannte Felder ein, damit sie gelöst werden, bevor Fälle, Kabel und Verteilung angeordnet werden.

Arbeitsblatt zur Energieplanung
FeldZeichnen Sie für jedes Modell oder jede Schaltung aufQuelle
LeuchtenidentitätModell, Hardware-Revision, Firmware, MengeProduktionsspezifikation und Etikett
VersorgungZugelassener Spannungs- und Frequenzbereich; Projekt-NennspannungHersteller und Veranstaltungsort
Konstante BelastungMaximales W, typisches W, falls verfügbar, VA, PF und NennstromModellspezifische elektrische Daten
StartupEinschaltspitze, Dauer, Prüfspannung und GleichzeitigstartgrenzeHersteller oder kontrollierte Messung
VerbindungenEinlass, Auslass, maximaler Durchgang und Verbindungsanzahl oder StromLeuchtenhandbuch und Etikett
VerkabelungStecker, Leitergröße, Länge, Bündelung und UmgebungKabeldokumentation und Systemdesign
SchutzLeistungsschalter/Sicherung, Kurve, RCD/GFCI, vorgeschaltetes Gerät und FehlerbewertungQualifizierter Systemdesigner
QuelleVerteilungs- oder Generatorleistung, Phasen, Neutralleiter, Erdung/Verbindung und freie KapazitätVeranstaltungsort oder Generatoranbieter
TestergebnisAnlauf, maximale Lichtszene, Spannung bei Last, Strom und SchutzgeräteverhaltenInbetriebnahmeprotokoll

Nutzen Sie den Strom Aolait-Produktregistrierung Um Modellseiten zu identifizieren, fordern Sie dann alle elektrischen Felder an, die für die ausgewählte Konfiguration nicht veröffentlicht wurden. Bei gemischten Beständen beträgt die Checkliste für die Auswahl der Mietflotte Hilft dabei, die Energieplanung mit Gehäusen, Ersatzteilen, Steuerungen und Service-Workflows zu verbinden.

Bewahren Sie die Arbeitsblattversion mit dem Angebot, der Bestellung, der Packliste und dem Energieplan des Projekts auf. Wenn ein Produktionsetikett oder ein gelieferter Steckverbinder abweicht, halten Sie an und aktualisieren Sie den Ladeplan, bevor Sie die Flotte mit Strom versorgen.

08

Beschaffungsprotokoll

Elektrische Dokumente zum Anfordern und Bestellen von Feldern zum Sperren

Die Kaufunterlagen sollten die gelieferte elektrische Konfiguration und die für die Verteilungsplanung erforderlichen Daten definieren.

Fordern Sie diese modellspezifischen Elektrodokumente an

  • Aktuelles Produktdatenblatt und Benutzerhandbuch für die bestellte Hardware und Firmware.
  • Abbildung des Produktionsetiketts mit Angaben zu Eingangsspannung, Frequenz, Leistung oder Stromstärke und Schutzklasse.
  • Maximale Wirkleistung, Nennstrom, Scheinleistung oder Leistungsfaktor unter angegebenen Bedingungen.
  • Einschaltstromspitzenwert, Dauer, Testmethode, Spannung und Anleitung für den gleichzeitigen Start.
  • Stromeingang, -ausgang und maximale Durchgangsleistung bei der vorgesehenen Spannung.
  • Zugelassene Verbindungskabelspezifikation und maximale Verbindungsanzahl oder Strom.
  • Anwendbare Erklärungen oder Zertifikate zur elektrischen Sicherheit und EMV für den Zielmarkt.
  • Ersatzteilreferenzen für Steckverbinder, Sicherungen und Netzteile sowie Serviceanweisungen.

Sperren Sie diese Felder im Angebot oder Auftrag

  • Modell, Menge, Zielland und vorgesehene Versorgungsspannung/-frequenz.
  • Konfiguration von Stecker, Stecker und mitgeliefertem Kabel.
  • Maximale Eingangsleistung und Nennstrombasis für die Projektplanung.
  • Pass-Through-Grenze und genehmigte Stromverbindungsanordnung.
  • Erforderliche Dokumentationssprache, Etikettenrevision und gelieferter Dateisatz.
  • Mustergenehmigungsbedingung für Anlauf-, Volllast- und Wiederherstellungstests.
  • Verantwortung für die Verteilung des Veranstaltungsortes, den Generator, das endgültige Schaltungsdesign und die Inspektion vor Ort.

Eine vollständige Aufzeichnung ermöglicht es den Teams für Beleuchtung, Elektrik, Vermietung und Veranstaltungsort, mit denselben Werten zu arbeiten. Es verhindert außerdem, dass ein optischer Satz wie „37 × 40W“ in einen Schaltplan kopiert wird, zu dem nur die elektrischen Daten der kompletten Leuchte gehören.

HÄUFIGE FRAGEN

Technische Fragen und Projektfragen

Warum entspricht die LED-Wattleistung nicht dem Stromverbrauch eines Moving Heads?
Die LED-Wattleistung beschreibt Emitterpakete, während die Leuchtenleistung auch vom Antriebspegel, den Netzteilen, der Steuerelektronik, den Motoren, Lüftern und Hilfssystemen abhängt. Verwenden Sie die maximale Eingangsleistung oder den Nennstrom des vollständigen Modells, nicht die Emittervervielfachung.
Was ist der Unterschied zwischen W und VA?
Watt beschreibt die tatsächliche Leistung. Voltampere beschreibt die Scheinleistung, berechnet als Effektivspannung multipliziert mit dem Effektivstrom für eine einphasige Last. Der Leistungsfaktor ist W dividiert durch VA.
Wie kann ich den Stromverbrauch von Moving Heads abschätzen?
Bei einer einphasigen Planungsschätzung ist der Strom ungefähr die Wirkleistung dividiert durch Spannung mal Leistungsfaktor. Verwenden Sie Werte für dasselbe Modell und denselben Zustand und vergleichen Sie das Ergebnis dann mit Herstellerdaten oder kontrollierten Messungen. Die Schätzung bestimmt nicht die Größe des endgültigen Stromkreises.
Warum kann es bei mehreren LED-Moving Heads beim Start zu einem Unterbrecher kommen?
Eingangskondensatoren können beim Anlegen von Strom eine kurze Einschaltspitze erzeugen. Spitzenwerte mehrerer Leuchten können sich überlappen. Fragen Sie nach Amplitude, Dauer und Anleitung zum gleichzeitigen Start und testen Sie dann die tatsächliche Verteilung und Startsequenz.
Wie viele Moving Heads können auf einem Stromkreis betrieben werden?
Es gibt keine globale Nummer. Dies hängt vom Modell, der Spannung, dem Leistungsfaktor, dem Nennstrom, dem Einschaltstrom, dem Leistungsschalter- und RCD/GFCI-Verhalten, den Kabel- und Steckergrenzen, den Dauerlastregeln, der Umgebung und den örtlichen Vorschriften ab. Der Stromkreis muss von einem qualifizierten Elektrofachmann genehmigt werden.
Bedeutet ein powerCON-Ausgang, dass Leuchten unbegrenzt verkettet werden können?
Nein. Die fertige Leuchte, die interne Verkabelung, der Einlass, der Auslass, das Kabel, die Anschlüsse und der Schaltkreis haben jeweils Grenzen. Befolgen Sie den angegebenen Durchgangsstrom oder die Verbindungsanzahl des Modells bei der Projektspannung und verwenden Sie die niedrigste anwendbare Nennleistung.
