Sistema óptico
La fuente LED y la óptica del modelo trabajan como un sistema para formar el campo y la apariencia visual.
Cabezas móviles Wash FX

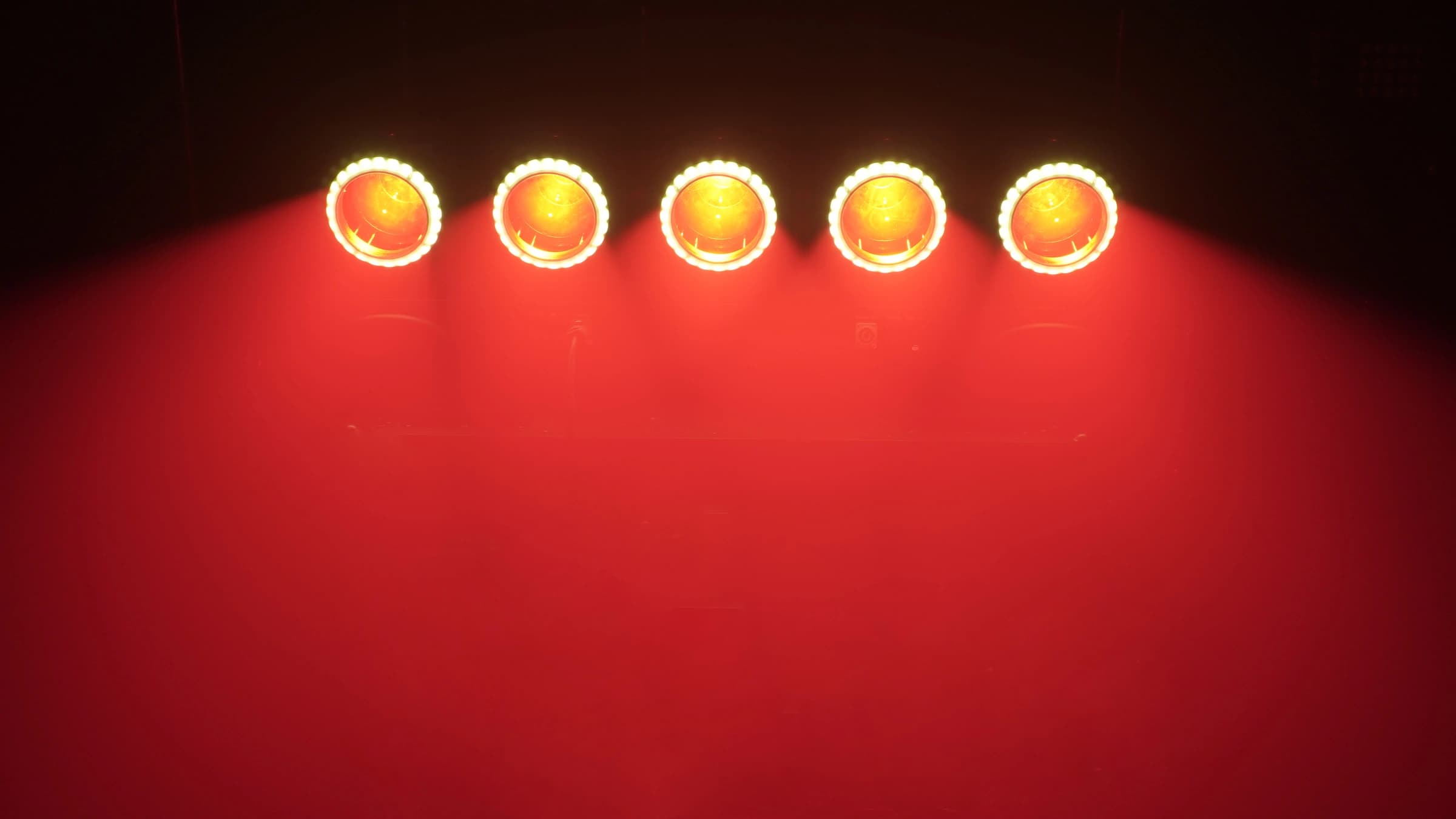

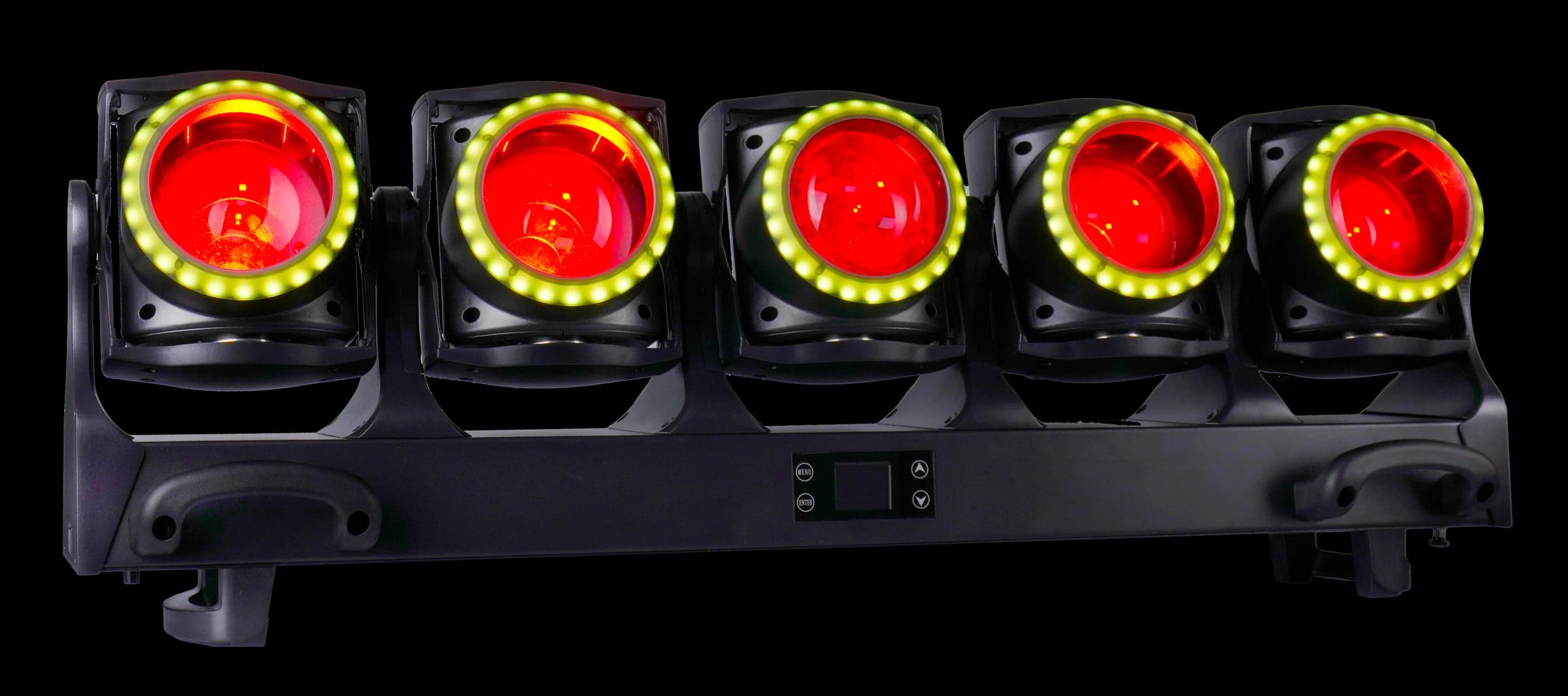

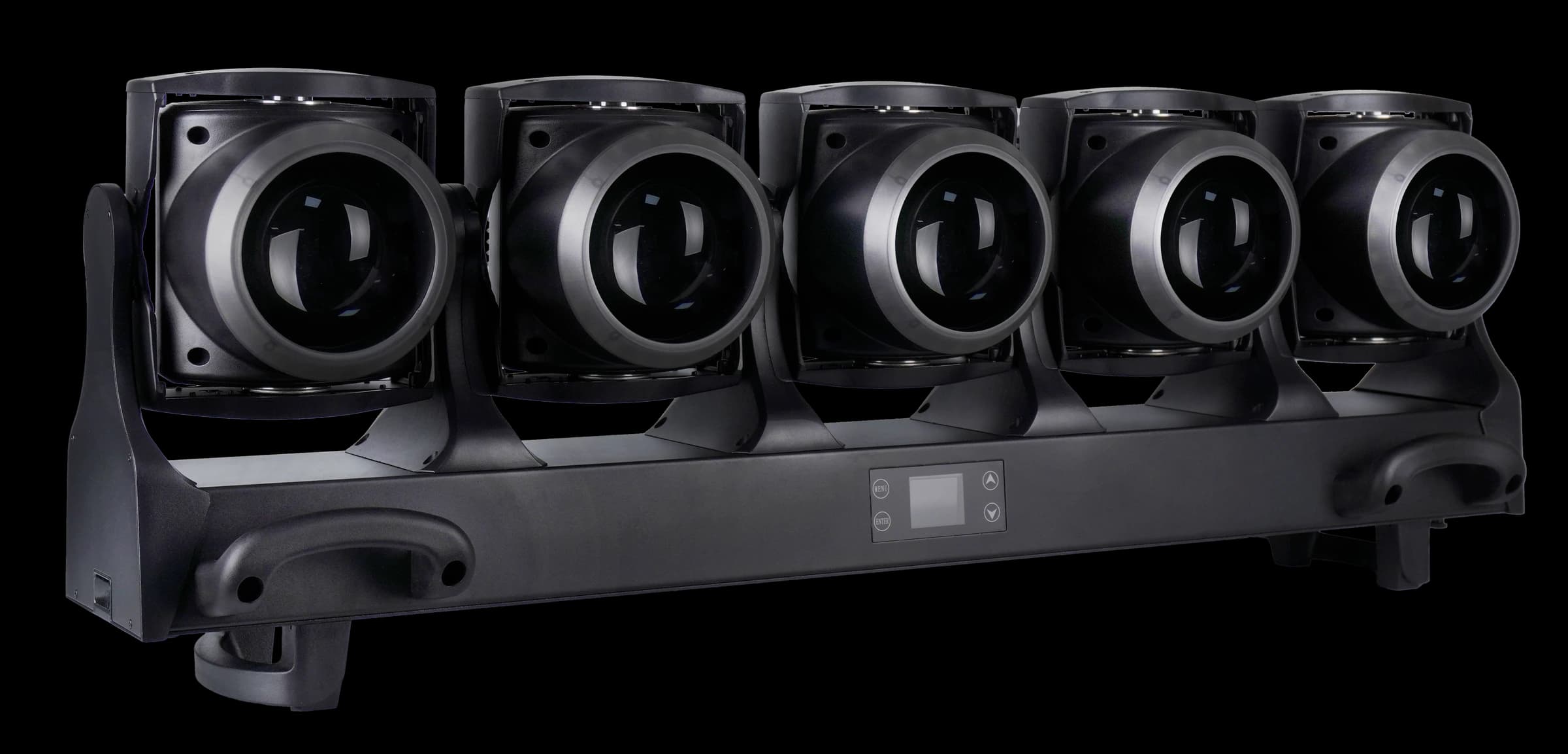

AL5120T5×120W LED Tornado cabeza móvil
Plataforma profesional Aolait 5×120W LED Tornado cabeza móvil para proyectos de iluminación escénica, alquiler, distribución e integración.
- Fuente LED
- 5 × 120W RGBL
- Head Control
- 5 independent heads
- Beam / Divergence
- 3°–30° / 4°–35°
- DMX
- 21 / 41 / 71 / 75 / 85 / 170 CH
- Halo LEDs
- 120 × 0.5W RGB
- Ingress
- IP20 · indoor use
DESCRIPCIÓN DEL PRODUCTO
Una plataforma definida por su aplicación.
AL5120T forma parte de la gama pública de Cabezas móviles Wash FX de Aolait. Su ficha reúne la configuración y los datos disponibles para iniciar una evaluación profesional.
Nuestro equipo puede relacionar el modelo con cobertura, control, entorno, documentación y requisitos del pedido antes de preparar la cotización.
CARACTERÍSTICAS
Óptica, control y construcción del modelo.
Las características siguientes se proyectan desde la ficha pública actual del producto.
Color y efectos
Las funciones de color, zonas o efectos disponibles se organizan para su control desde la personalidad DMX seleccionada.
ESPECIFICACIONES TÉCNICAS
Datos organizados por sistema.
Use los valores publicados junto con los documentos correspondientes al modelo y la revisión suministrada.
Sistema óptico y fuente LED
- Main LEDs
- 5 × 120W RGBL (red, green, blue, lime)
- Main-head layout
- Five independently moving cabezas
- Halo LEDs
- 120 × 0.5W RGB; 24 LEDs per cabezas
- Rated LED life
- Average 20,000 hours (manual-stated)
Sistema óptico y fuente LED
- Ángulo de haz
- 3°–30°
- Beam divergence
- 4°–35°
- Zoom
- Motorizado, cabezas-specific control in extended personalities
Color y efectos
- Main color system
- RGBL mixing
- Additional color functions
- continuo CTO adjustment · LEE-referenced color macros
- Halo color system
- RGB
- Dimmer
- 0–100% continuo
- Dimmer
- lineal · Square · Inverse Square · S-Curve
- Strobe
- 1–25 Hz
- Operation
- DMX512 · auto programs · sound-active · standalone
Movimiento
- Pan
- 60° with fine control documented in DMX charts
- Tilt
- 220° with fine control documented in DMX charts
- Head control
- Five independent X/Y movimiento sets in extended personalities
- Inversion
- Selectable pan and tilt inversion
Control y DMX
- DMX
- 21CH · 41CH · 71CH · 75CH · 85CH · 170CH
- Control protocol
- DMX512
- DMX
- 001–512
- DMX
- Selectable blackout or hold last value
- PWM frequencies
- 900 Hz–25 kHz across documented presets
- Pantalla
- Chinese/English menus with selectable display orientation
Datos técnicos
- DMX
- 3-pin DMX input/output
- Potencia
- Power input/output
Sistema eléctrico
- Entrada
- AC 110–240 V, 50/60 Hz
- Rated power
- 750 W
- Sistema eléctrico
- Class I protective-earth connection required
Datos físicos y mecánicos
- Ingress protection
- IP20 — interior use only
- Ventilation clearance
- At least 0.5 m (manual safety instruction)
- Rigging
- Two omega brackets, rated clamps and independent safety cable
- Net / gross weight
- 27.6 kg / 30.6 kg
- Carton, 1 fixture
- 1170 × 395 × 305 mm
- Flight case, 2 fixtures
- 1070 × 670 × 580 mm; 96 kg loaded gross
DESCARGAS
Archivos técnicos del modelo.
Descargue únicamente los archivos públicos mostrados para AL5120T.
Plano dimensional · PNG
Archivo público disponible para la evaluación técnica de AL5120T.
PREGUNTAS FRECUENTES
Información para evaluar AL5120T.
¿Para qué aplicaciones se puede evaluar el AL5120T?
El AL5120T pertenece a la familia Cabezas móviles Wash FX. La selección final depende de cobertura, distancia, control, entorno y flujo de mantenimiento del proyecto.
¿Cómo solicitar una cotización del AL5120T?
Envíe cantidad estimada, país de entrega, aplicación y cualquier requisito de marca. El formulario conserva automáticamente el modelo y la página de origen.
¿Qué archivos técnicos están disponibles?
La página muestra únicamente descargas públicas aprobadas para este modelo. Para perfiles de consola o soporte de programación, indique consola y versión de software.
