Sistema óptico
La fuente LED y la óptica del modelo trabajan como un sistema para formar el campo y la apariencia visual.
Cabezas móviles Wash FX

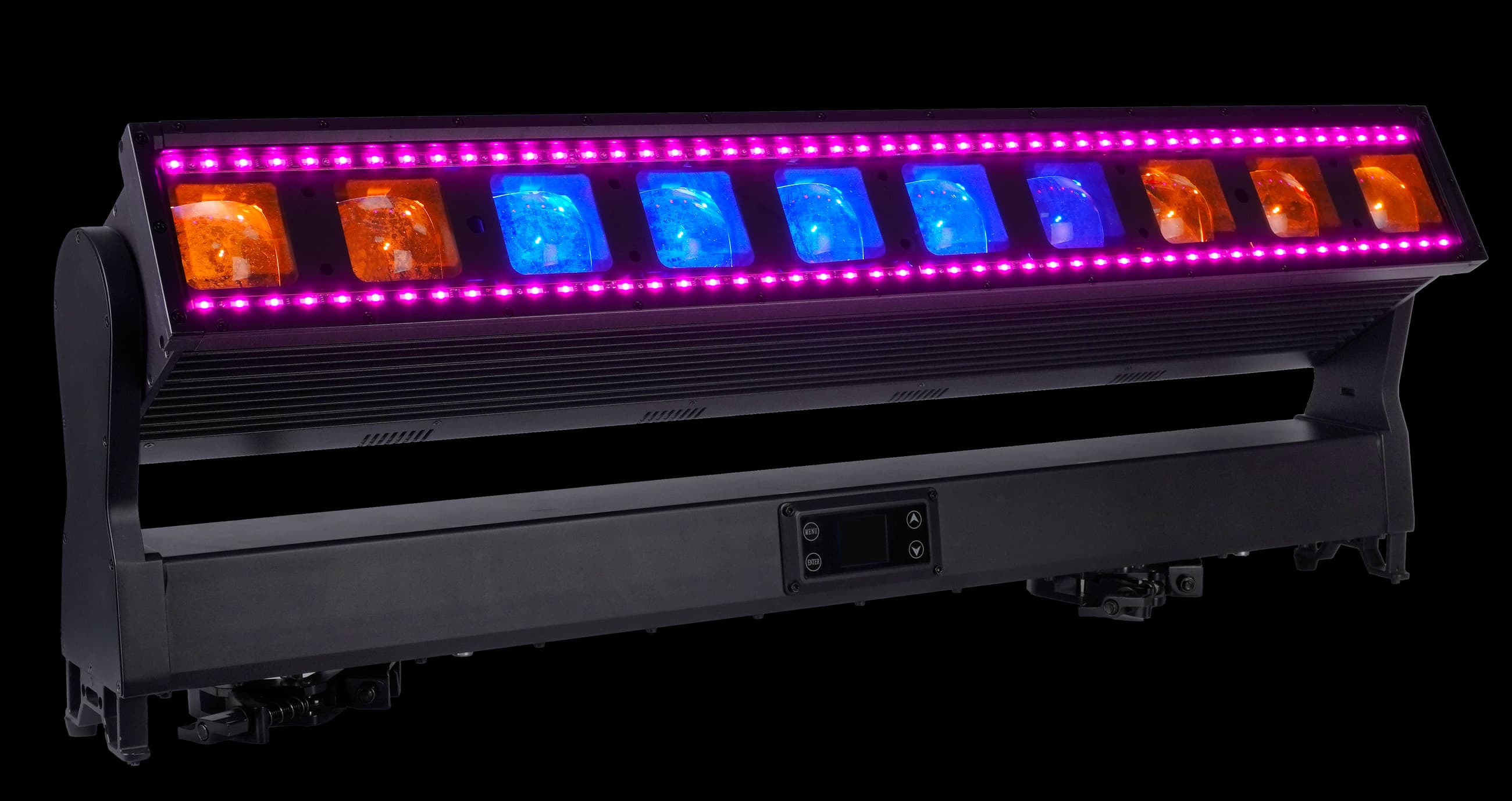

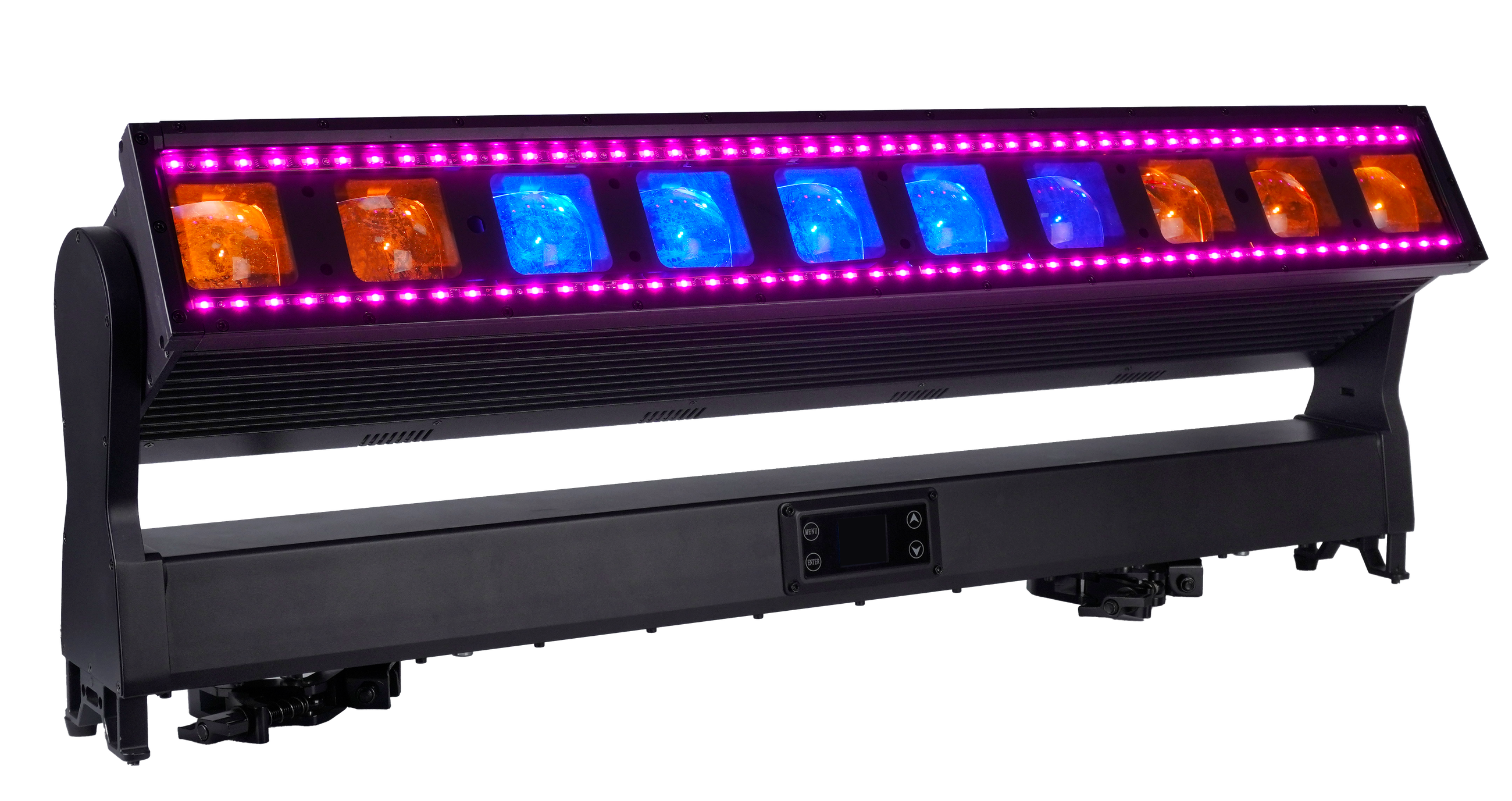

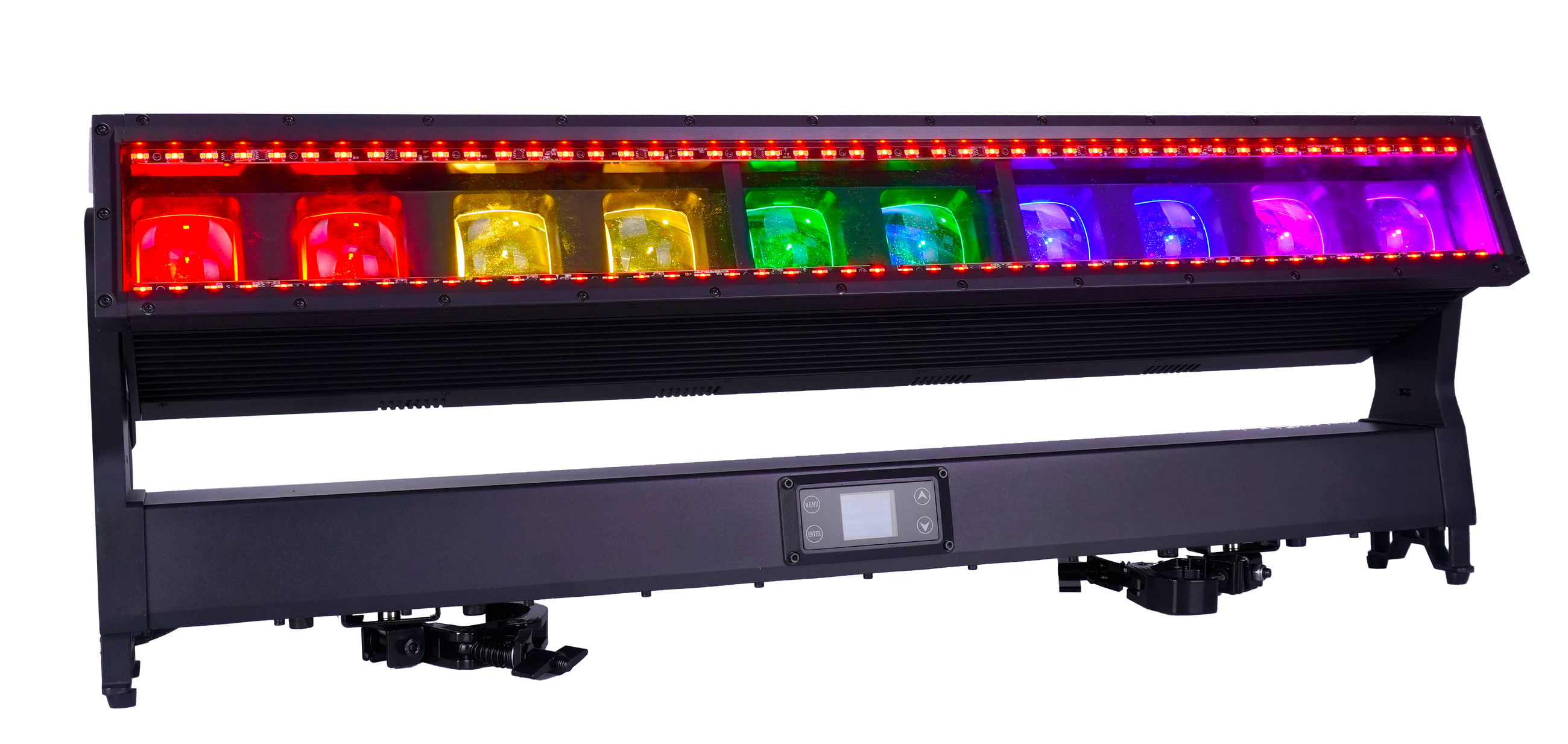

ALP1060WB10×60W barra móvil LED IP65
Plataforma profesional Aolait 10×60W barra móvil LED IP65 para proyectos de iluminación escénica, alquiler, distribución e integración.
- Fuente LED principal
- 10 × 60W RGBW
- Auxiliary Fuentes
- CW + WW + RGB line LEDs
- Zoom motorizado
- 5°–35°
- Movimiento
- 220° tilt + 16-bit fine
- DMX
- 17 / 27 / 99 / 108 / 168 CH
- Ingress Protection
- IP65 — sealed configuration
DESCRIPCIÓN DEL PRODUCTO
Una plataforma definida por su aplicación.
ALP1060WB forma parte de la gama pública de Cabezas móviles Wash FX de Aolait. Su ficha reúne la configuración y los datos disponibles para iniciar una evaluación profesional.
Nuestro equipo puede relacionar el modelo con cobertura, control, entorno, documentación y requisitos del pedido antes de preparar la cotización.
CARACTERÍSTICAS
Óptica, control y construcción del modelo.
Las características siguientes se proyectan desde la ficha pública actual del producto.
Color y efectos
Las funciones de color, zonas o efectos disponibles se organizan para su control desde la personalidad DMX seleccionada.
ESPECIFICACIONES TÉCNICAS
Datos organizados por sistema.
Use los valores publicados junto con los documentos correspondientes al modelo y la revisión suministrada.
Sistema óptico y fuente LED
- Main LEDs
- 10 × 60W RGBW 4-in-1
- Main-pixel control
- Ten independent RGBW píxeles in 99CH, 108CH and 168CH; grouped RGBW in 17CH and 27CH
- Cool-white line
- 96 × 1W cool-blanco LEDs
- Warm-white line
- 96 × 1W cálido-blanco LEDs
- RGB line
- 96 × 0.5W RGB 3-in-1 LEDs
- Dimming
- 0–100% continuo; lineal, S-Curve, Square and Inverse Square curves
Sistema óptico y fuente LED
- Zoom motorizado
- 5°–35°; source-stated 7:1 range
- Strobe
- 0–25 Hz with standard, pulse and random ranges
- Main-Fuente tools
- RGBW intensity, CTO canales, color macros and numbered effect macros in supported personalities
- White-line tools
- Cool blanco, cálido blanco, CTO, strobe and numbered effect controls
- RGB-line tools
- RGB intensity, color macros, strobe and numbered effect controls
Movimiento
- Tilt
- 0–220°
- Tilt
- 16-bit coarse/fine control
- Tilt
- Invert · sensor · calibration · reset
- Pan
- Not documented for this lineal moving-bar platform
Control y DMX
- DMX
- 17CH · 27CH · 99CH · 108CH · 168CH
- Modos de control
- DMX512 · automatic programs · sound-active
- DMX
- 001–512
- Data connection
- 3-pin XLR: Pin 1 ground/shield, Pin 2 data−, Pin 3 data+
- DMX
- 120 Ω between pins 2 and 3 at the final fixture
- Signal-loss behavior
- Hold Last Value or Blackout
Sistema eléctrico
- Entrada
- AC 110–240 V, 50/60 Hz
- Rated power
- 800 W
- Sistema eléctrico
- Protection Class I grounded supply required
- Refrigeración
- Fan-assisted forced-air cooling
- Fan / power Modos
- Normal, High, Low or Quiet fan control; Normal or Quiet power modos
Datos físicos y mecánicos
- Ingress protection
- IP65 when all covers, seals, caps and compatible waterproof power/data connectors are correctly fitted; not an immersion rating
- Overall dimensions
- 1002 × 131 × 369.95 mm maximum drawing envelope
- Peso neto
- 25.95 kg
- Rigging
- Two correctly rated clamps and an independent safety cable
- Ventilation clearance
- At least 0.5 m around ventilation areas
- Drawing status
- Manual-embedded engineering image without a visible revision, tolerance or approval mark
Datos técnicos
- Water exposure
- Do not immerse; protect open connectors and do not use high-pressure cleaning
- Handling
- Do not lift the complete fixture by the moving light bar
- Inspection interval
- Detailed electrical and mechanical inspection by a qualified technician at least every three months
- Service
- No user-serviceable internal parts; seal replacement and internal service require qualified personnel
DESCARGAS
Archivos técnicos del modelo.
Descargue únicamente los archivos públicos mostrados para ALP1060WB.
PREGUNTAS FRECUENTES
Información para evaluar ALP1060WB.
¿Para qué aplicaciones se puede evaluar el ALP1060WB?
El ALP1060WB pertenece a la familia Cabezas móviles Wash FX. La selección final depende de cobertura, distancia, control, entorno y flujo de mantenimiento del proyecto.
¿Cómo solicitar una cotización del ALP1060WB?
Envíe cantidad estimada, país de entrega, aplicación y cualquier requisito de marca. El formulario conserva automáticamente el modelo y la página de origen.
¿Qué archivos técnicos están disponibles?
La página muestra únicamente descargas públicas aprobadas para este modelo. Para perfiles de consola o soporte de programación, indique consola y versión de software.
